(RP2기 3주차 과제 - part 3) 애플리케이션 ERD 설계

Yusang 2021. 1. 25. 17:39





이번에는 저번에 설계했었던 ERD를 바탕으로 이번에는 앱 전체의 ERD를 설계하고

이에 대한 쿼리를 작성할 것입니다....!!

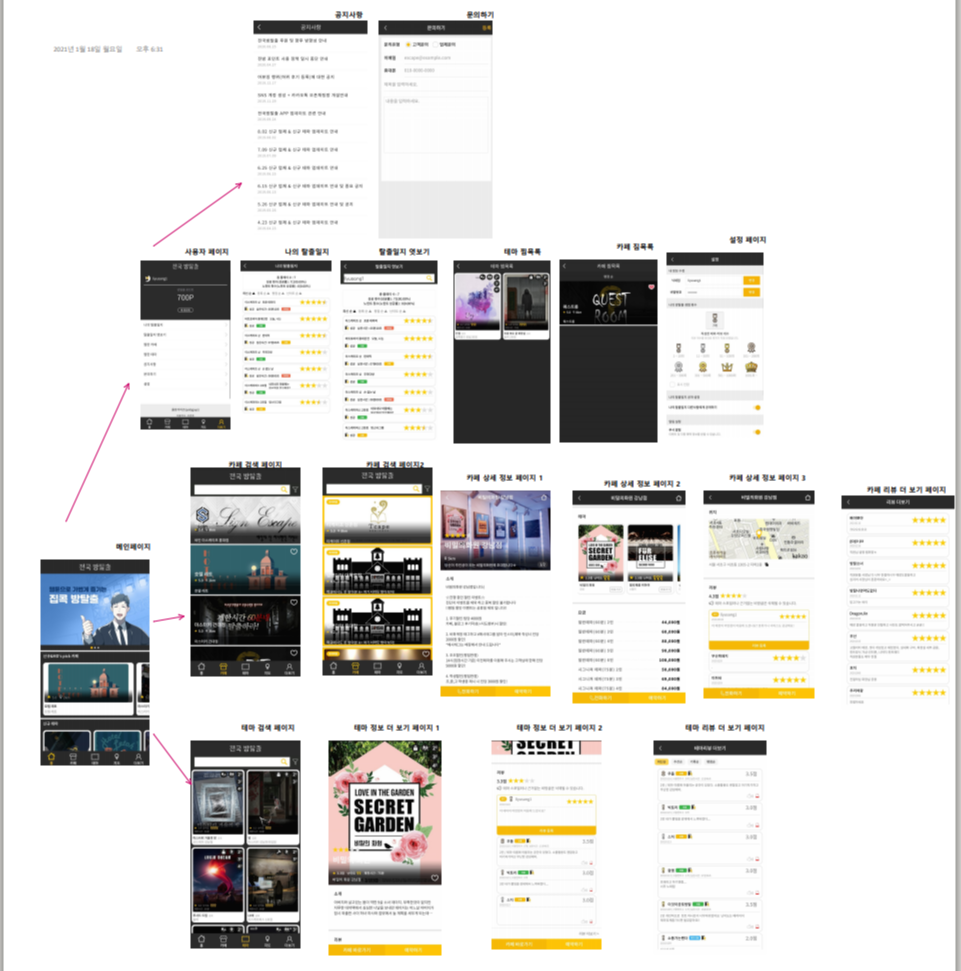

우선 애플리케이션의 각 화면을 아래와 같이 pdf로 정리를 했습니다.



앱 맵.pdf
1.87MB

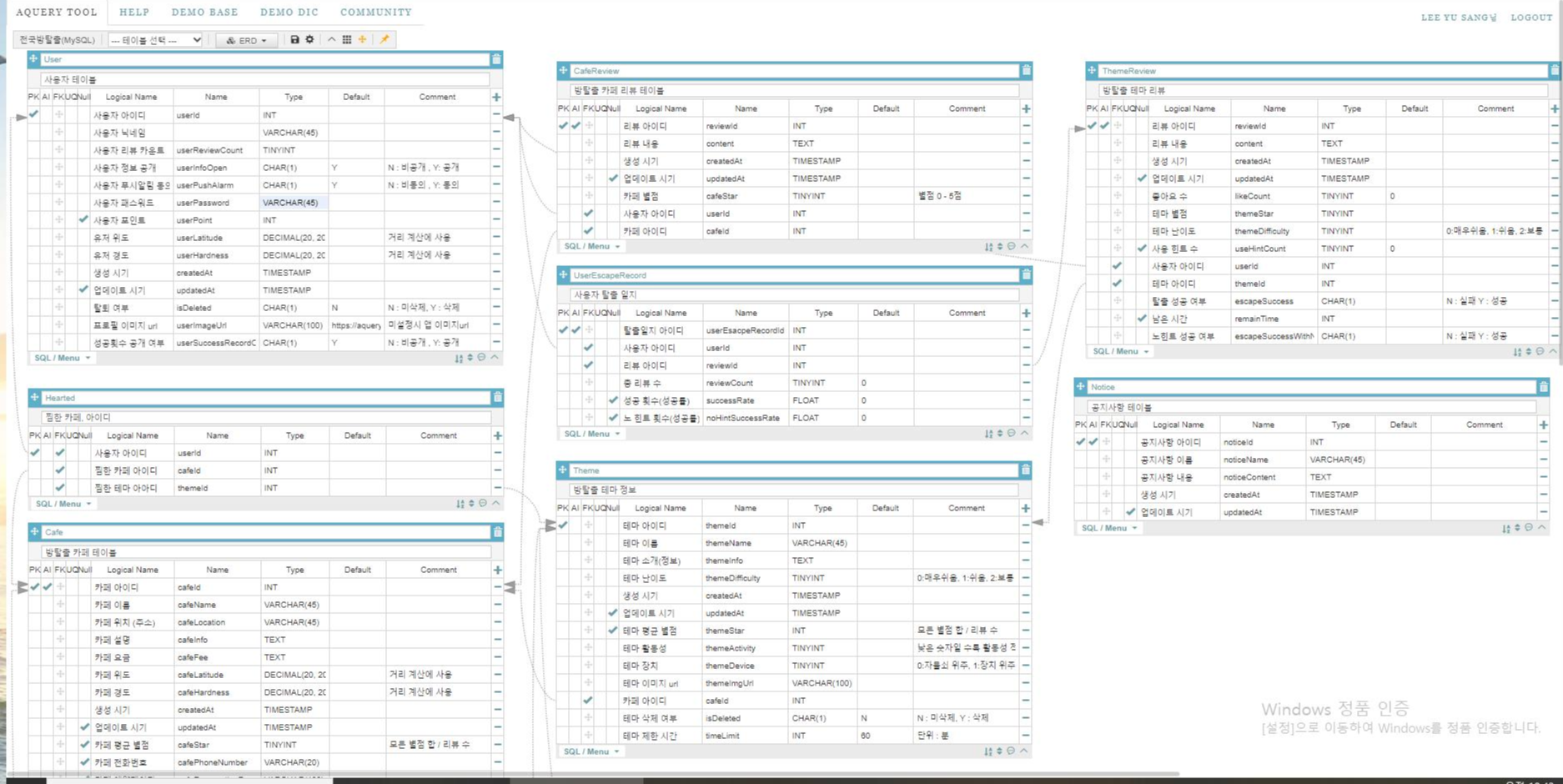

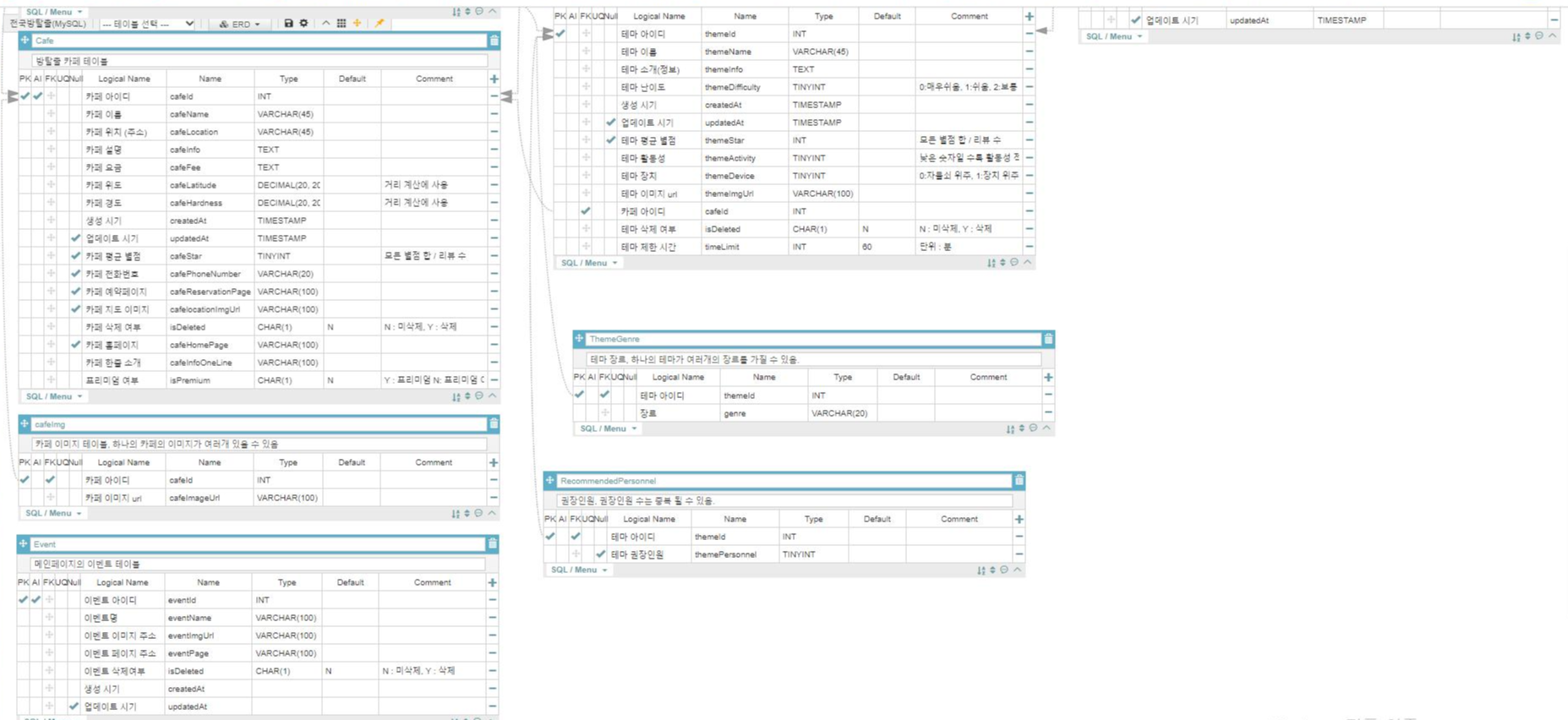

aquerytool를 이용해 아래와 같이 ERD 설계를 했습니다.

아직 ERD설계에 대한 감이 잡히지 않아 미숙한 부분이 많은데, 점점 보충을 해야겠습니다...

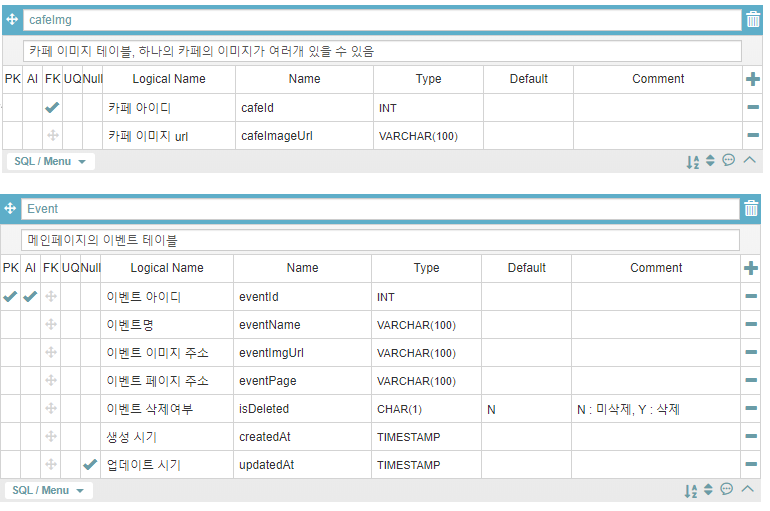

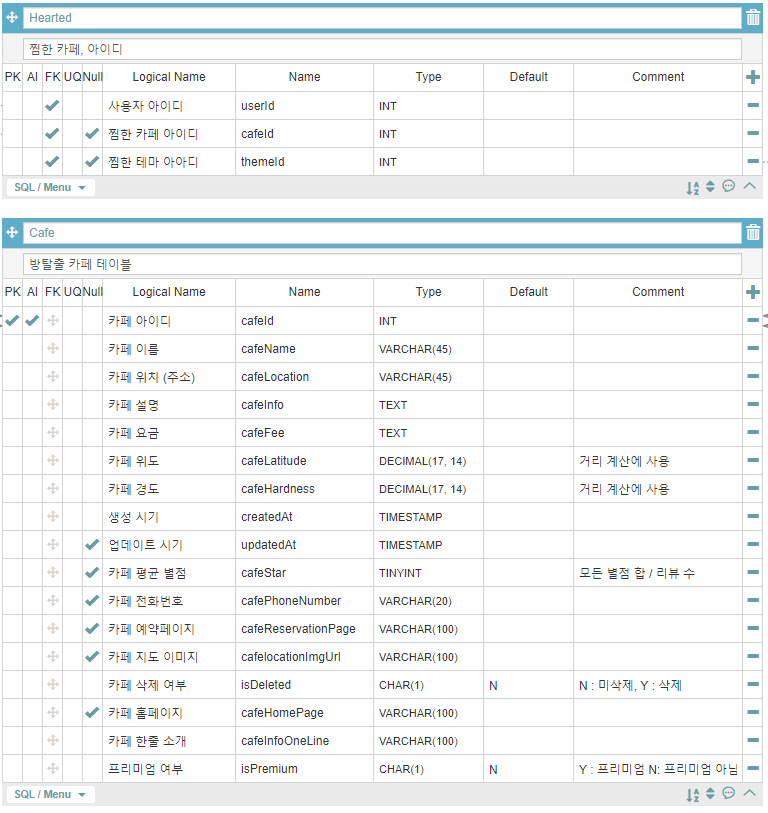

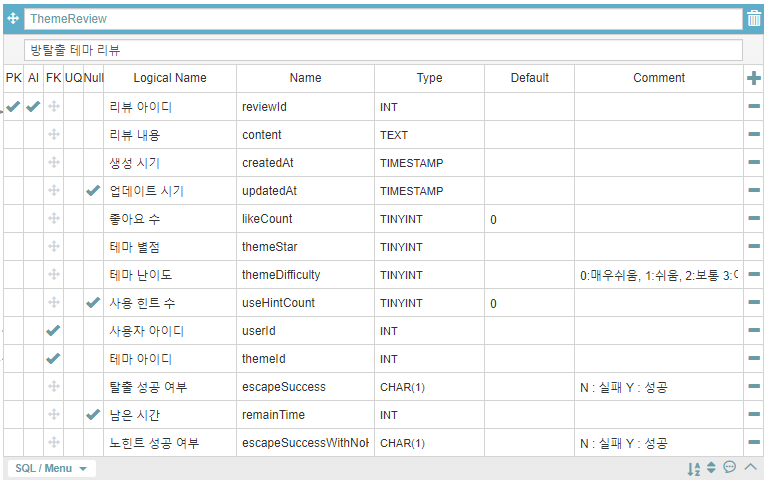

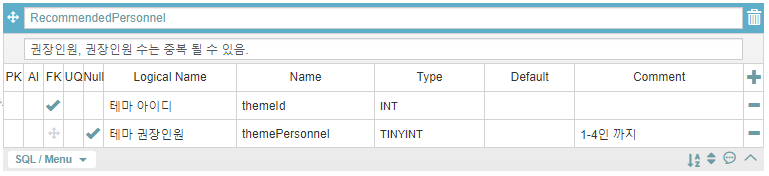

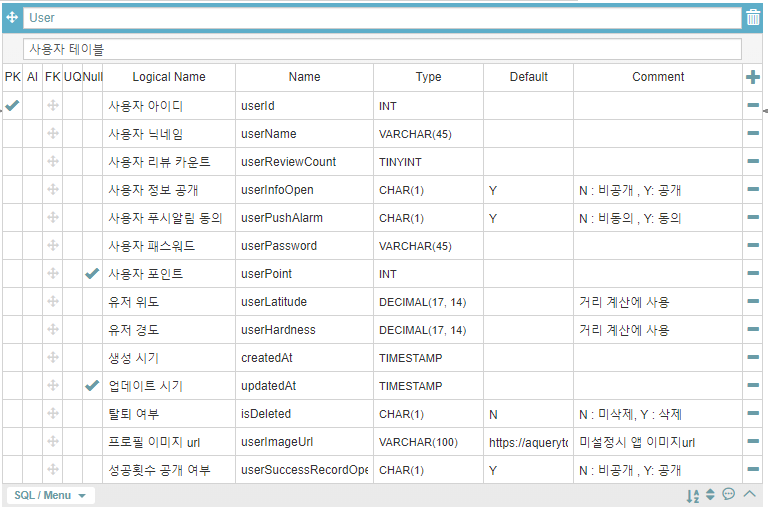

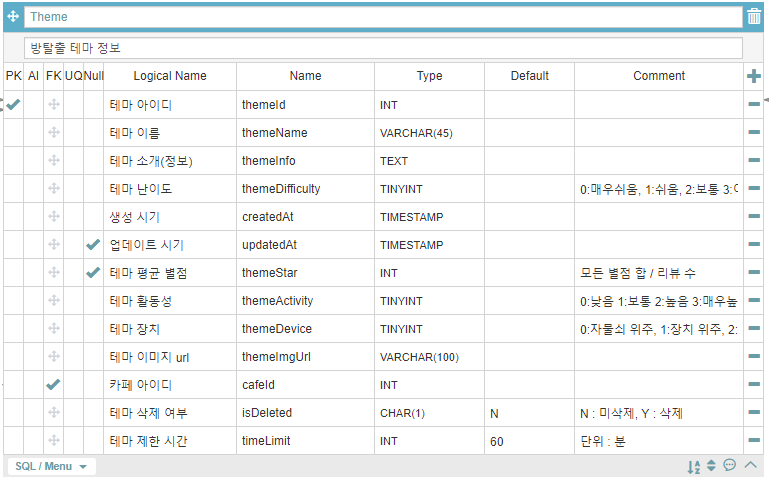

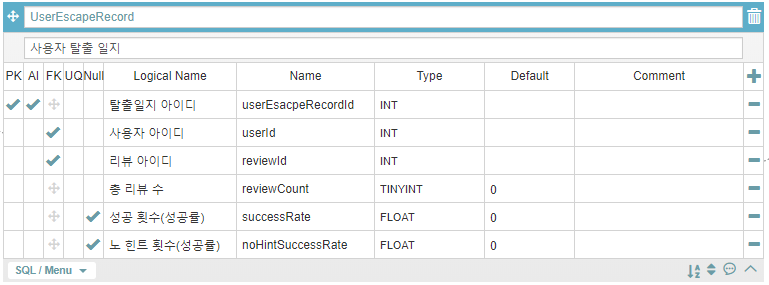

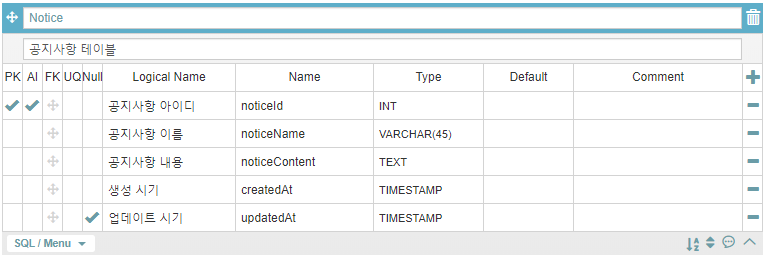

설계한 각각의 table를 자세히 보자면 아래와 같습니다 ~

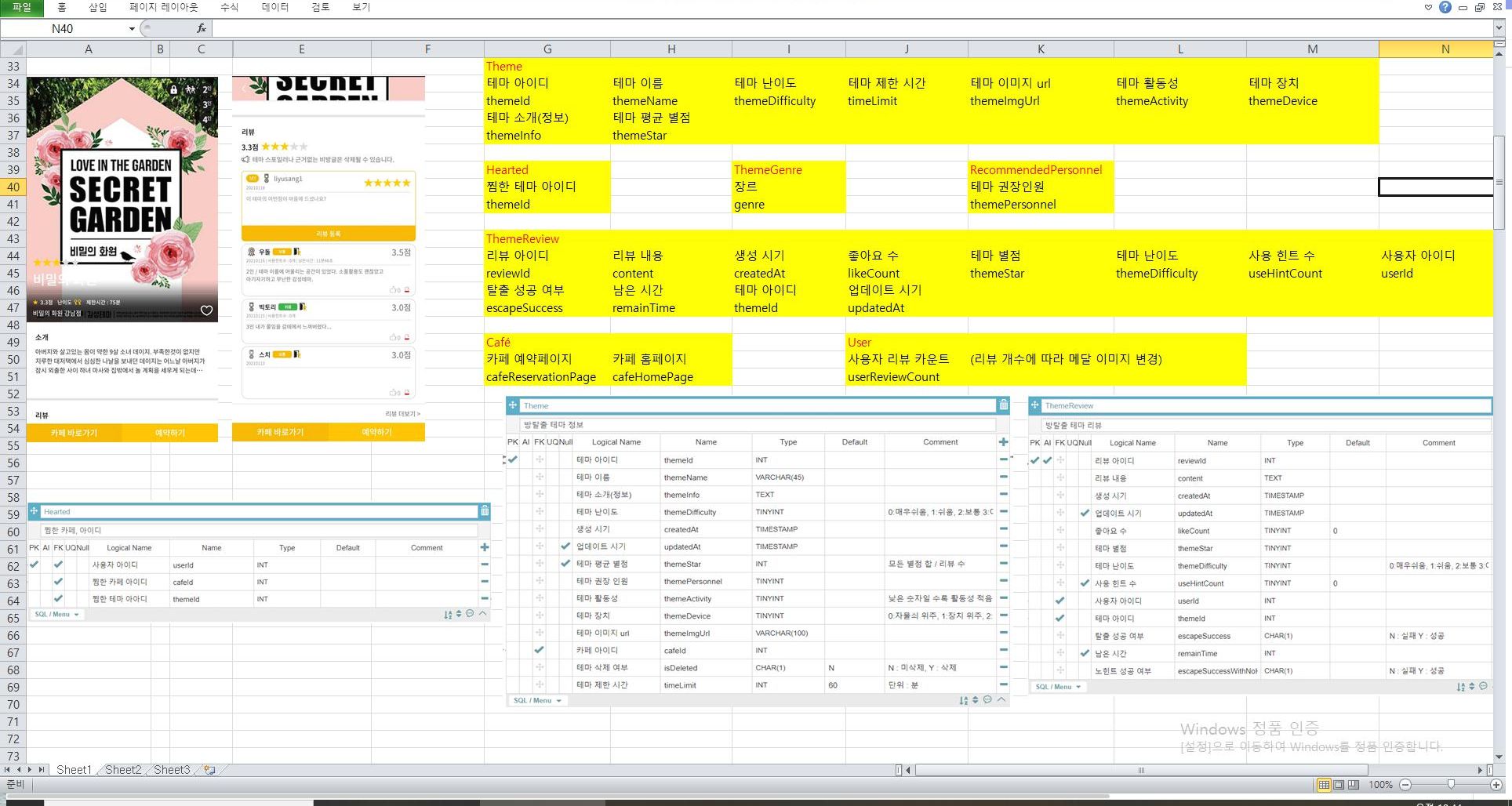

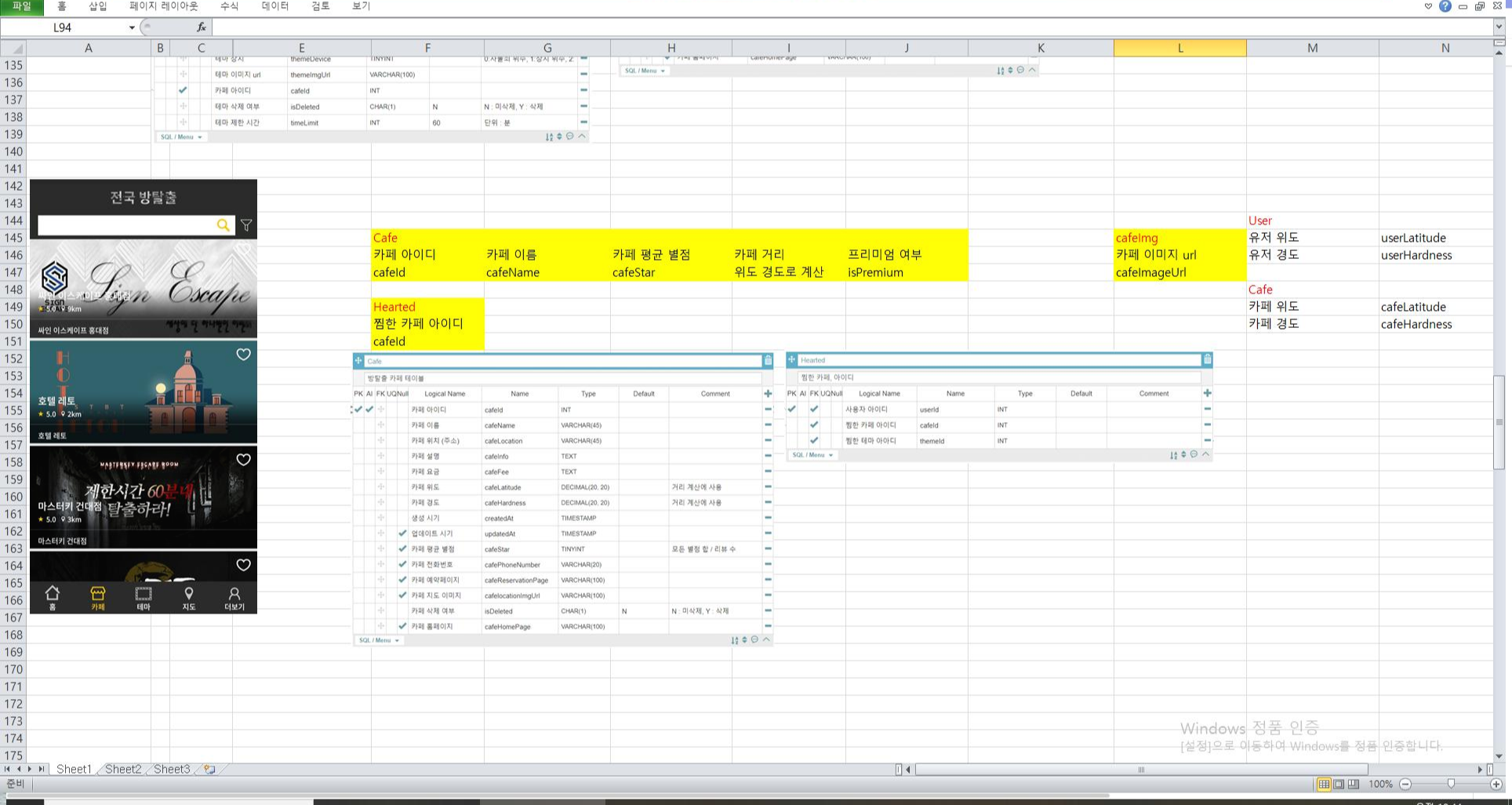

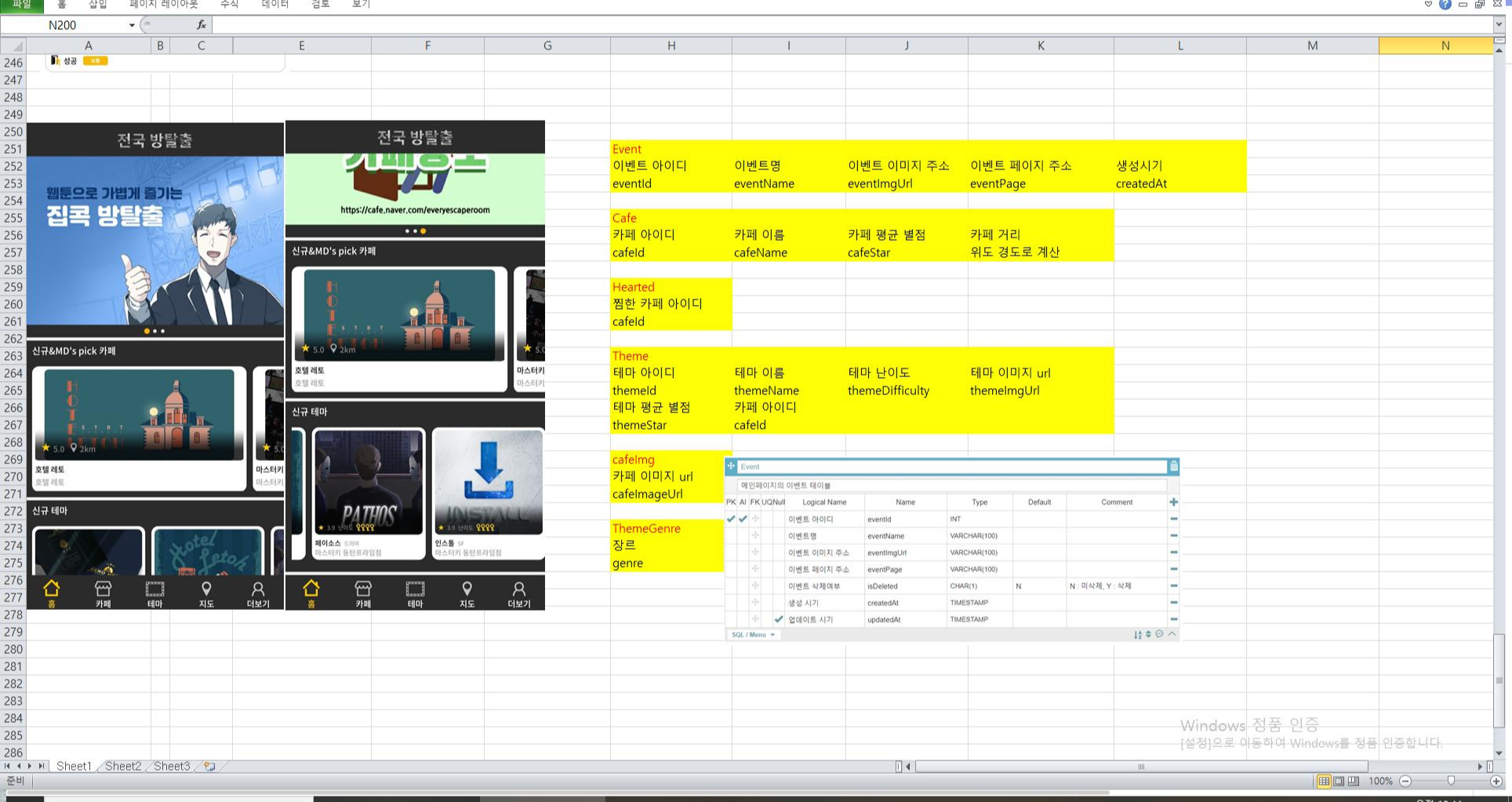

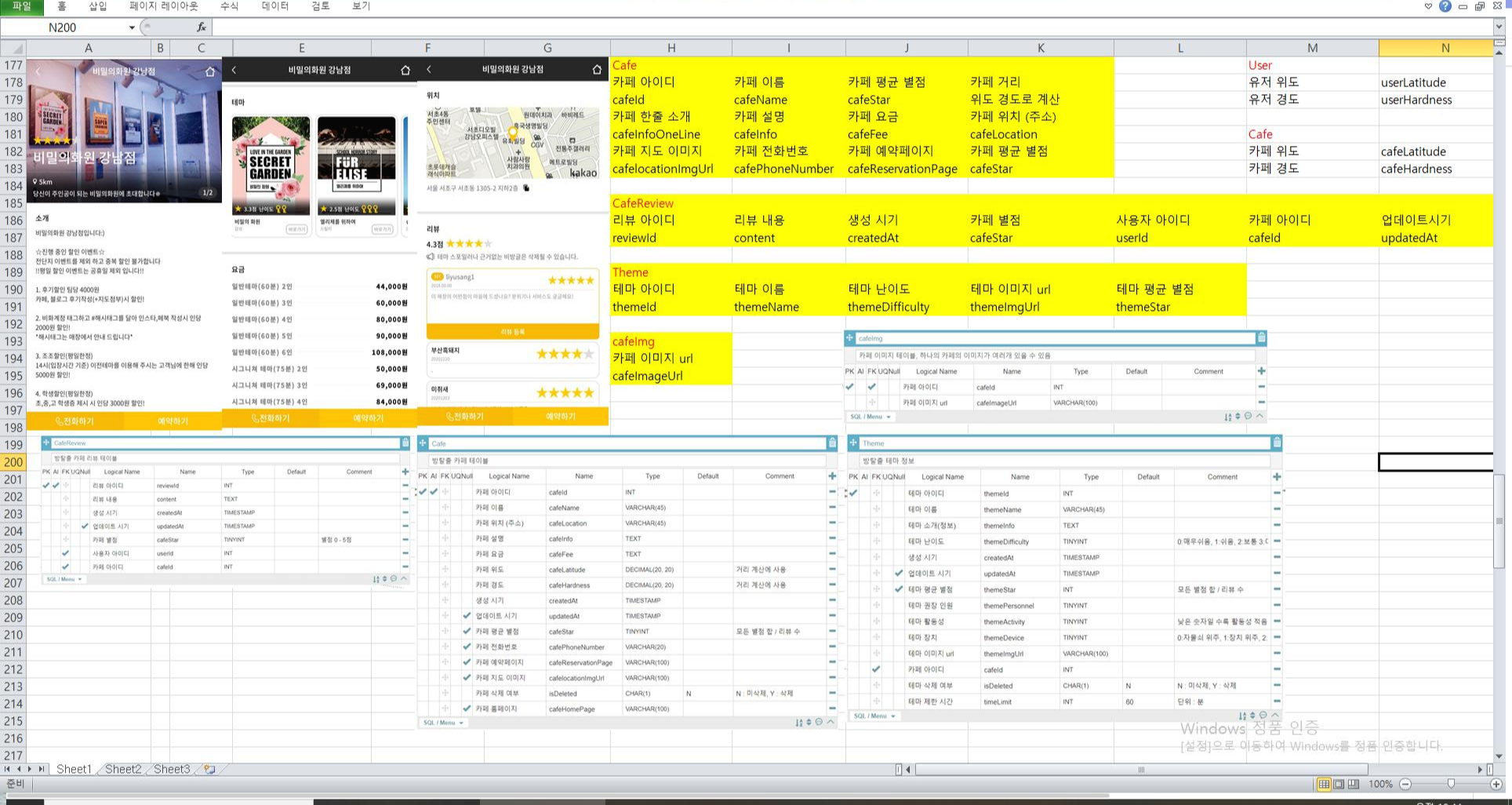

설계한 ERD를 바탕으로 애플리케이션의 화면이 어떤 데이터를 제공해야 하는지

아래와 같이 정리를 했습니다 ~

나중에 쿼리를 짜는데 이를 참고하면 편하기 때문이죠



다음 파트에서는 설계한 ERD를 바탕으로 직접 쿼리를 짜 봅시다.
